Máy Cán Rãnh Ống Là Gì? Kinh Nghiệm Chọn Mua Máy Lăn Rãnh Ống, Máy Ru Ống, Lu Ống Chuẩn Kỹ Thuật

1. Máy cán rãnh ống là gì?

Máy cán rãnh ống — còn được gọi bằng nhiều tên khác nhau tùy vùng miền và thói quen của thợ cơ khí như máy lăn rãnh ống, máy ru ống, hay lu ống — là thiết bị dùng để tạo rãnh (groove) trên bề mặt đầu ống thép, ống kẽm, ống inox. Rãnh này có tác dụng làm điểm bám cho các loại khớp nối rãnh (groove coupling, ví dụ khớp Victaulic), thay thế cho phương pháp hàn hoặc ren ống truyền thống.

Về bản chất, tất cả các tên gọi trên đều chỉ chung một nhóm thiết bị, khác nhau chủ yếu ở:

• Phương pháp tạo rãnh: cán ép (roll grooving) là phổ biến nhất hiện nay.
• Nguồn lực vận hành: máy cơ, máy thủy lực, hoặc máy điện.
• Vùng miền gọi tên: miền Bắc hay dùng "máy cán rãnh ống", miền Nam nhiều nơi gọi "lu ống" hoặc "máy ru ống" do phát âm quen thuộc trong ngành cơ khí đường ống.

2. Nguyên lý hoạt động

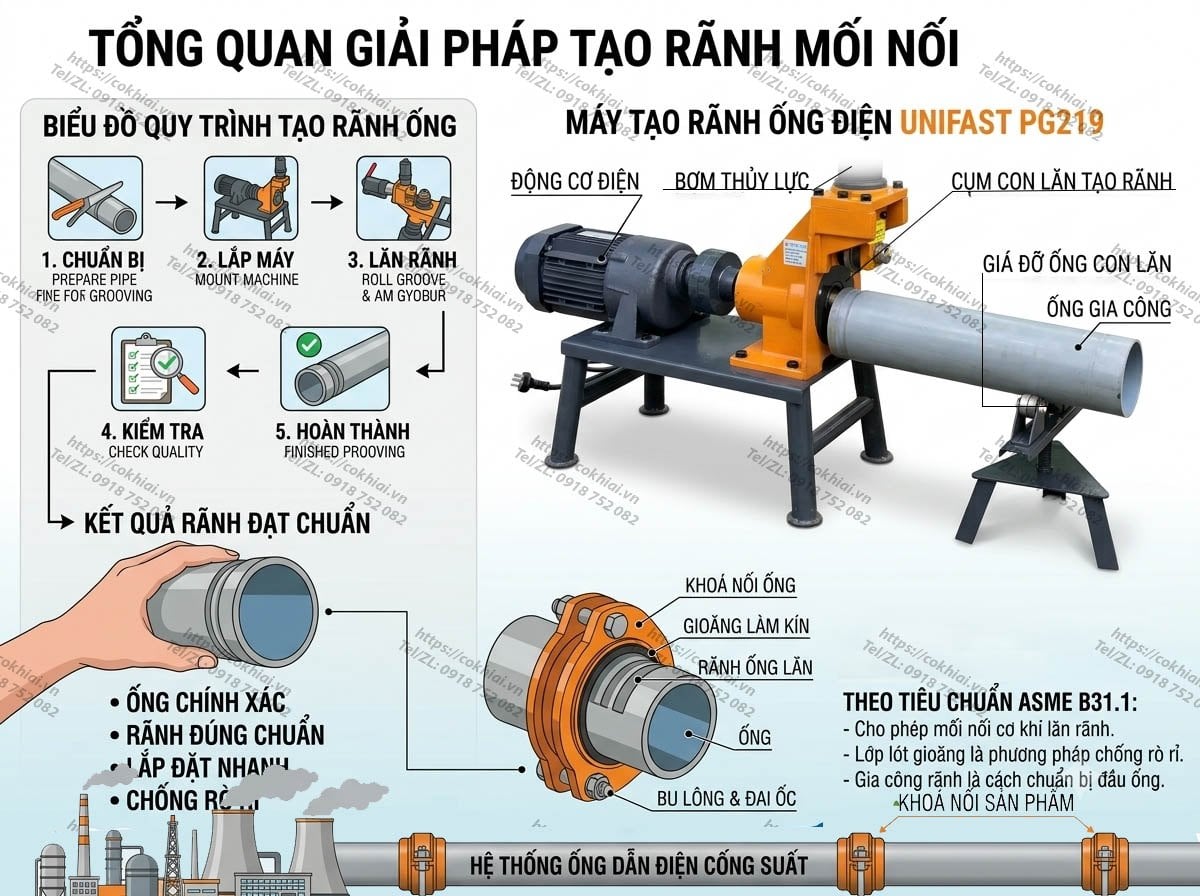

Máy cán rãnh ống hoạt động theo nguyên lý ép biến dạng cục bộ: ống được kẹp cố định trên trục quay, hai con lăn (một con lăn trên có biên dạng rãnh, một con lăn dưới đỡ ống) sẽ ép dần vào thành ống trong khi ống quay tròn. Lực ép được tăng từ từ theo từng vòng quay cho đến khi rãnh đạt độ sâu và biên dạng tiêu chuẩn (thường tuân theo tiêu chuẩn của khớp nối như AWWA C606).

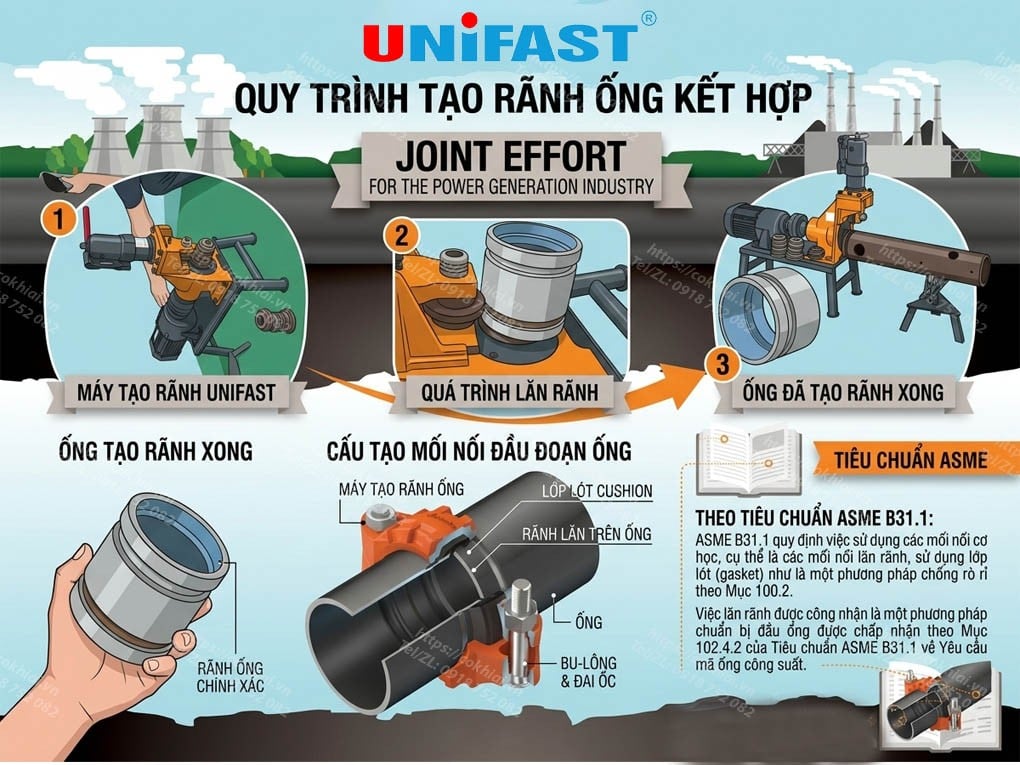

Quy trình cơ bản gồm các bước:

1. Cắt ống đúng chiều dài, làm sạch ba via đầu ống.
2. Đưa ống vào máy, canh chỉnh đồng tâm với trục cán.
3. Hạ con lăn trên tiếp xúc bề mặt ống.
4. Vận hành máy quay ống đồng thời tăng lực ép từng nấc.
5. Kiểm tra độ sâu rãnh bằng thước đo chuyên dụng (groove gauge).
6. Tháo ống, kiểm tra biên dạng rãnh, vệ sinh phoi.

Tham khảo thêm: Máy cắt ống Unifast PC219

3. Phân loại máy cán rãnh ống phổ biến trên thị trường

3.1. Máy cán rãnh ống chạy điện (máy lăn rãnh ống điện)

Loại phổ biến nhất tại các xưởng cơ khí và công trình PCCC, cấp thoát nước quy mô vừa và lớn. Máy dùng động cơ điện dẫn động trục quay, kết hợp bơm thủy lực để ép con lăn tạo rãnh. Ưu điểm là tốc độ nhanh, lực cán ổn định, phù hợp gia công hàng loạt.

3.2. Máy cán rãnh ống thủy lực cầm tay

Thiết kế gọn nhẹ, thường dùng cho ống đường kính nhỏ (DN25–DN150), phù hợp thi công tại công trình, sửa chữa nhỏ lẻ, hoặc nơi không có nguồn điện ổn định.

3.3. Máy cán rãnh ống cơ (quay tay)

Loại đơn giản, chi phí thấp, thường dùng cho ống đường kính nhỏ, khối lượng công việc ít. Đòi hỏi thợ vận hành có kinh nghiệm để kiểm soát lực tay đều, tránh rãnh bị lệch hoặc quá sâu.

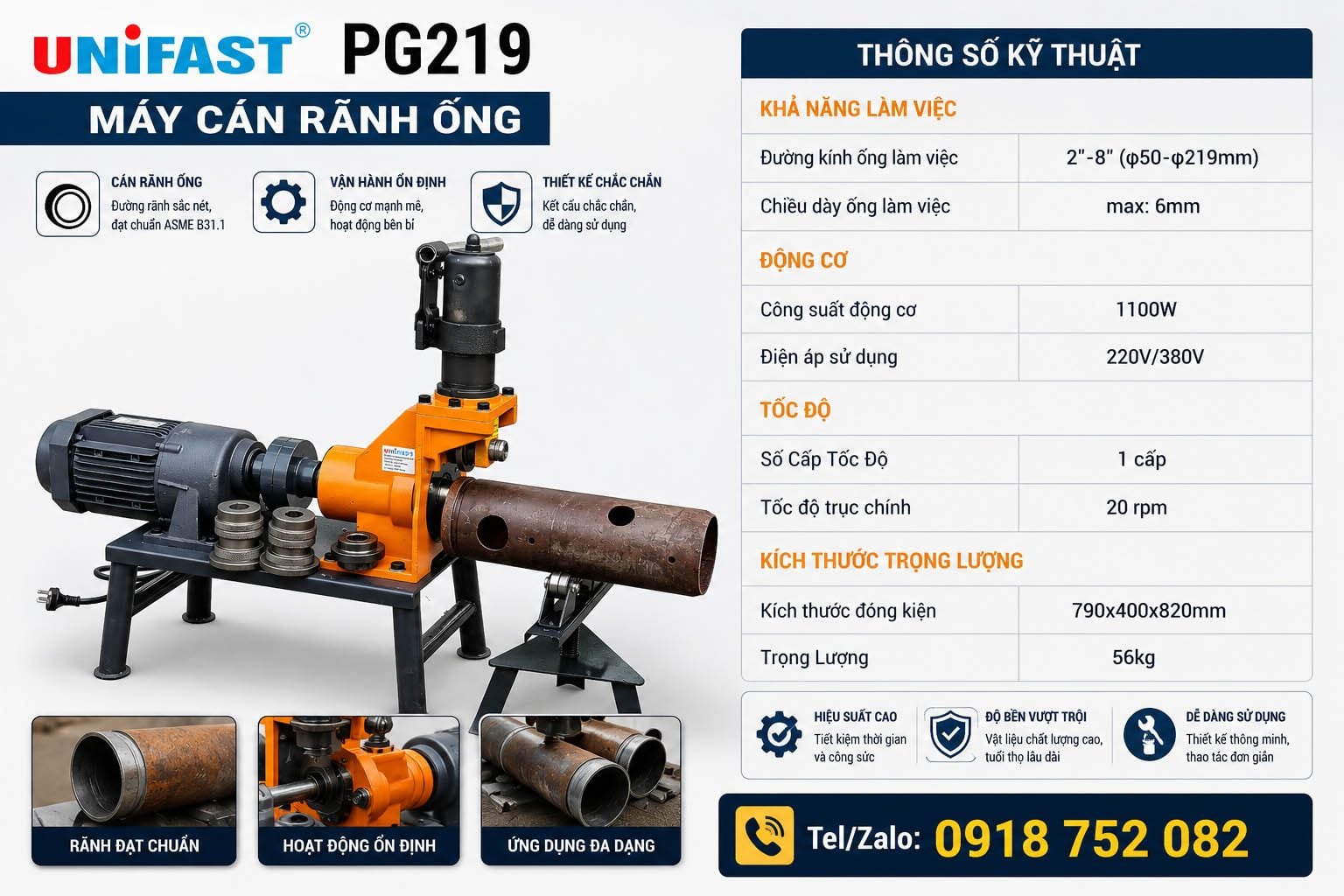

4. Ví dụ mẫu máy cán rãnh ống thực tế: Unifast PG219

Để hình dung rõ hơn về thông số kỹ thuật của một máy cán rãnh ống đang được sử dụng phổ biến tại các công trình cơ điện, dưới đây là bảng thông số của mẫu máy cán rãnh ống Unifast PG219 — một trong những dòng máy điện được nhiều đơn vị thi công PCCC, cấp thoát nước lựa chọn nhờ khả năng làm việc ổn định với dải đường kính ống trung bình.

Nhận xét thực tế khi sử dụng dòng máy này:

• Với dải đường kính 2"–8", Unifast PF219 phù hợp nhất cho các công trình dân dụng và nhà xưởng có hệ thống ống PCCC, cấp nước cỡ trung — đây là dải kích thước ống xuất hiện nhiều nhất trong thực tế thi công tại Việt Nam.
• Công suất động cơ 1100W kết hợp tốc độ trục chính 20 rpm cho tốc độ cán ổn định, không quá nhanh gây biến dạng rãnh, phù hợp với thợ vận hành ở trình độ phổ thông đến trung cấp.
• Máy chỉ có 1 cấp tốc độ, nên với ống thành dày sát ngưỡng 6mm, người vận hành cần tăng lực ép từ từ qua nhiều vòng quay thay vì ép nhanh trong ít vòng, để tránh móp ống hoặc rãnh không đạt độ sâu chuẩn.
• Điện áp hỗ trợ cả 220V và 380V giúp máy linh hoạt sử dụng được ở nhiều loại công trình, kể cả nơi chỉ có nguồn điện dân dụng.
• Trọng lượng 56kg và kích thước đóng kiện gọn (790x400x820mm) giúp việc vận chuyển giữa các công trình tương đối thuận tiện so với các dòng máy cán rãnh cỡ lớn (DN300 trở lên).

Lưu ý: Thông số trên mang tính tham khảo cho mẫu Unifast PG219, các dòng máy cán rãnh ống khác trên thị trường (kể cả cùng hãng) có thể có thông số công suất, dải đường kính khác nhau. Người mua nên đối chiếu bảng thông số kỹ thuật chính hãng và yêu cầu demo thực tế trước khi quyết định.

5. Ứng dụng thực tế của máy cán rãnh ống

Trong thực tế thi công, máy cán rãnh ống (máy ru ống, lu ống) được sử dụng rộng rãi ở các hạng mục:

• Hệ thống đường ống PCCC: kết nối ống bằng khớp nối rãnh giúp thi công nhanh, dễ tháo lắp bảo trì, không phát sinh nhiệt và cháy nổ như hàn.
• Hệ thống cấp thoát nước, điều hòa trung tâm (HVAC): đường ống nước lạnh, nước nóng trong tòa nhà, nhà máy.
• Công trình công nghiệp: đường ống dẫn khí nén, dầu, hóa chất có yêu cầu tháo lắp định kỳ để bảo trì.

So với phương pháp hàn hoặc ren ống, sử dụng khớp nối rãnh mang lại một số lợi ích được nhiều đơn vị thi công cơ điện (M&E) đánh giá cao: rút ngắn thời gian thi công, giảm rủi ro cháy nổ do không cần lửa hàn, dễ dàng tháo lắp khi cần mở rộng hoặc sửa chữa hệ thống, và giảm chi phí nhân công có tay nghề hàn cao.

6. Kinh nghiệm chọn mua máy cán rãnh ống phù hợp

Dựa trên nhu cầu thực tế của các đơn vị thi công cơ điện, dưới đây là những tiêu chí quan trọng cần cân nhắc trước khi mua máy:

Phạm vi đường kính ống cần gia công. Mỗi dòng máy có giới hạn đường kính tối thiểu và tối đa (ví dụ DN25–DN300, DN50–DN500...). Cần xác định rõ dải đường kính ống thường xuyên sử dụng tại công trình để chọn máy phù hợp, tránh mua thừa công suất gây lãng phí hoặc thiếu công suất không đáp ứng được.

Độ dày thành ống. Với ống thành dày (schedule 40, schedule 80), cần máy có lực cán và công suất động cơ đủ lớn để đảm bảo rãnh đạt độ sâu chuẩn mà không làm biến dạng méo ống.

Nguồn điện và tính di động. Nếu thi công tại nhiều công trình, nên ưu tiên máy có thiết kế gọn, dễ di chuyển, hoặc có thể chạy bằng máy phát điện mini.

Bộ con lăn (roller set) đi kèm. Nên kiểm tra máy có đi kèm đủ bộ con lăn cho các dải đường kính khác nhau hay phải mua thêm phụ kiện rời.

Thương hiệu và khả năng cung ứng linh kiện thay thế. Con lăn là chi tiết hao mòn theo thời gian sử dụng, nên chọn nhà cung cấp có sẵn linh kiện thay thế, tránh gián đoạn tiến độ thi công khi cần bảo trì.

Chế độ bảo hành và hỗ trợ kỹ thuật. Đây là thiết bị chuyên dụng, nên ưu tiên đơn vị cung cấp có đội ngũ kỹ thuật hỗ trợ hướng dẫn vận hành và xử lý sự cố tại chỗ.

7. Lưu ý khi vận hành để đảm bảo an toàn và độ bền máy

• Luôn kiểm tra dầu thủy lực (đối với máy thủy lực/điện) trước khi vận hành, bổ sung hoặc thay định kỳ theo khuyến cáo nhà sản xuất.
• Không tăng lực ép đột ngột trong một lần mà nên tăng dần theo từng nấc để tránh gãy con lăn hoặc móp méo ống.
• Vệ sinh phoi kim loại và bụi bẩn bám trên trục cán, con lăn sau mỗi ca làm việc.
• Kiểm tra độ đồng tâm giữa ống và trục máy trước khi vận hành để rãnh không bị lệch tâm.
• Trang bị bảo hộ lao động (găng tay, kính bảo hộ) khi thao tác, đặc biệt với máy công suất lớn.
• Đào tạo người vận hành cơ bản trước khi sử dụng máy, đặc biệt là cách đọc thước đo rãnh (groove gauge) để đảm bảo rãnh đạt tiêu chuẩn kỹ thuật của khớp nối sử dụng.

8. Câu hỏi thường gặp (FAQ)

Máy cán rãnh ống, máy lăn rãnh ống, máy ru ống, lu ống có phải là cùng một loại máy không? Đúng, đây là các tên gọi khác nhau theo vùng miền hoặc thói quen ngành nghề, cùng chỉ chung nhóm thiết bị tạo rãnh trên đầu ống để lắp khớp nối rãnh.

Máy cán rãnh ống khác gì với máy tiện ren ống? Máy tiện ren tạo ren xoắn trên đầu ống để vặn khớp nối ren, trong khi máy cán rãnh tạo một rãnh tròn quanh chu vi ống gần đầu ống để lắp khớp nối rãnh (groove coupling). Hai công nghệ nối ống này phục vụ hai hệ thống khớp nối khác nhau và không thể thay thế cho nhau.

Có thể cán rãnh trên ống inox bằng máy dùng cho ống thép thường không? Về cơ bản có thể, nhưng cần lưu ý lực cán và tốc độ có thể cần điều chỉnh phù hợp với độ cứng vật liệu, đồng thời nên dùng riêng bộ con lăn cho inox để tránh nhiễm bẩn chéo vật liệu (ảnh hưởng đến khả năng chống gỉ của ống inox).

Độ sâu rãnh chuẩn được quy định như thế nào? Độ sâu và biên dạng rãnh thường được quy định theo tiêu chuẩn của nhà sản xuất khớp nối (phổ biến là tiêu chuẩn AWWA C606), thay đổi theo từng đường kính và độ dày ống cụ thể. Người vận hành cần tra bảng thông số kỹ thuật tương ứng trước khi gia công.

Máy cán rãnh ống Unifast PG219 phù hợp với công trình nào nhất? Với dải làm việc φ50–φ219mm (2"–8") và độ dày tối đa 6mm, Unifast PG219 phù hợp nhất với các công trình dân dụng, nhà xưởng vừa và nhỏ có hệ thống ống PCCC hoặc cấp nước dùng ống đường kính trung bình. Với công trình sử dụng ống đường kính lớn hơn 8" hoặc thành ống dày hơn 6mm, cần xem xét dòng máy có công suất động cơ và lực cán lớn hơn.
